一、 概述
水文系统SL651-2014规约规定了水文监测系统中智能传感器与遥测终端的接口及数据通信协议、测站与中心站之间的数据通信协议,本文将以蓝普lanpu-1802型RTU为例,详细描述符合SL651-2014《水文监测数据通信规约》的遥测终端与中心站之间“链路维持报”报文内容。

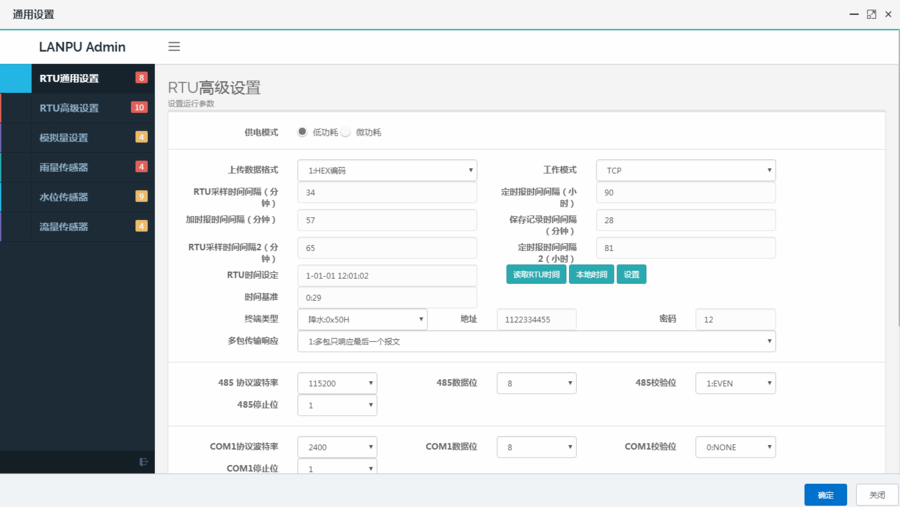

蓝普1802RTU设参软件
链路维持报用于动态分配IP地址的网络型通信链路保持在线,功能码为2FH。在遥测站收到中心站下发命令中的“ESC”控制字符时,为使获得动态IP地址的遥测站能保持在线,空闲状态下遥测站应定时等间隔(间隔在1~255秒选择,推荐40秒)向中心站发送通信链路维持报,发报间隔通过在蓝普设置参数软件中设定,如上图所示。
二、链路维持报通信流程:
1.基本格式

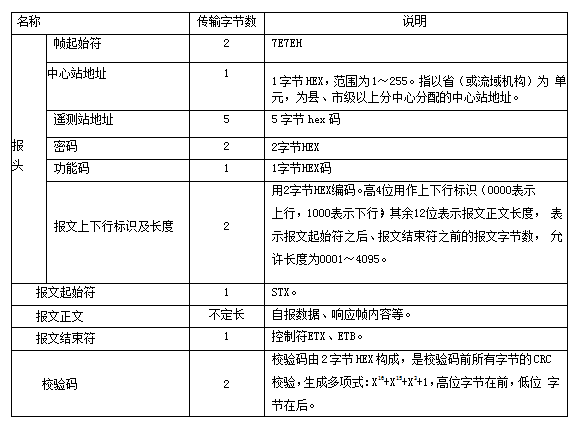

遥测站向中心站发送信息应基本格式如下:
链路维持报上行报文正文结构见下表:

链路维持报上行报文正文结构见下表:

1. 链路报文状态详解
Lanpu-1802rtu发送:
7E7E 01 00 12 34 56 78 12 34 2F 00 08 02 00 03 59 10 11 15 51 11 03 6B CA
HEX/BCD 编码报文帧起始字节=7E 7E
中心站地址=01
遥测站地址=00 12 34 56 78
密码=12 34
功能码=2F
上下行标识=00
报文正文长度=08
报文起始符=02
流水号=00 03
发报时间=5910 11 15 51 11
报文结束符=03
CRC16校验码=6B CA
报文上行标识及长度
报文上行标识及长度用 2 字节HEX 编码。高 4 位用作上下行标识(0000 表示上行,1000 表示下行);其余 12 位表示报文正文长度,表示报文起始符之后、报文结束符之前的报文字节数,允许长度为0001~4095。校验码由 2 字节 HEX 构成,是校验码前所有字节的 CRC校验,生成多项式:X16 +X 15 +X 2 +1,高位字节在前,低位字节在后。中心站地址为1字节 HEX,范围为 1~255。指以省(或流域机构)为单元,为县、市级以上分中心分配的中心站地址。水文遥测站地址采用 5 字节 BCD 码,首字节为 00,后4 字节编码方式按照 SL502规定执行。密码为2字节HEX码,由中心站生成,中心站应能远程统一修改遥测终端密码。遥测终端应设定初始密码,入网后应及时更改。
